| B20 |
Reduzierte Breiten-Toleranz |
| C3 |
Lager-Innenluftspiel größer als Normal (CN) |
| C4 |
Lager-Innenluftspiel größer als C3 |
| C4H |
Lager-Innenluftspiel größer als C3 (obere Hälfte des C4-Spiels) |
| C5 |
Lager-Innenluftspiel größer als C4 |
| C5H |
Lager-Innenluftspiel größer als C4 (obere Hälfte des C5-Spiels) |
| CA |
1. Pendelrollenlager der C-Ausführung, jedoch mit Halteflanschen am Innenring und einem bearbeiteten Käfig |
2. Einreihige Schrägkugellager für universelle Anpassung.
Zwei Lager, die Rücken an Rücken angeordnet sind, haben vor der Montage ein kleineres axiales Innenluftspiel als Normal (CB) |
| CB |
1. Einreihige Schrägkugellager für universelle Anpassung. |
| Zwei Lager, die Rücken an Rücken oder Stirn an Stirn angeordnet sind, haben vor der Montage ein normales axiales Innenluftspiel |
| 2. Kontrolliertes axiales Spiel eines zweireihigen Schrägkugellagers |
| CC |
1. Pendelrollenlager der C-Ausführung, jedoch mit verbesserter Rollenführung |
| 2. Einreihiges Schrägkugellager für universelle Anpassung. |
| Zwei Lager, die Rücken an Rücken oder Stirn an Stirn angeordnet sind, haben vor der Montage ein größeres axiales Innenluftspiel als Normal (CB) |
| CL7C |

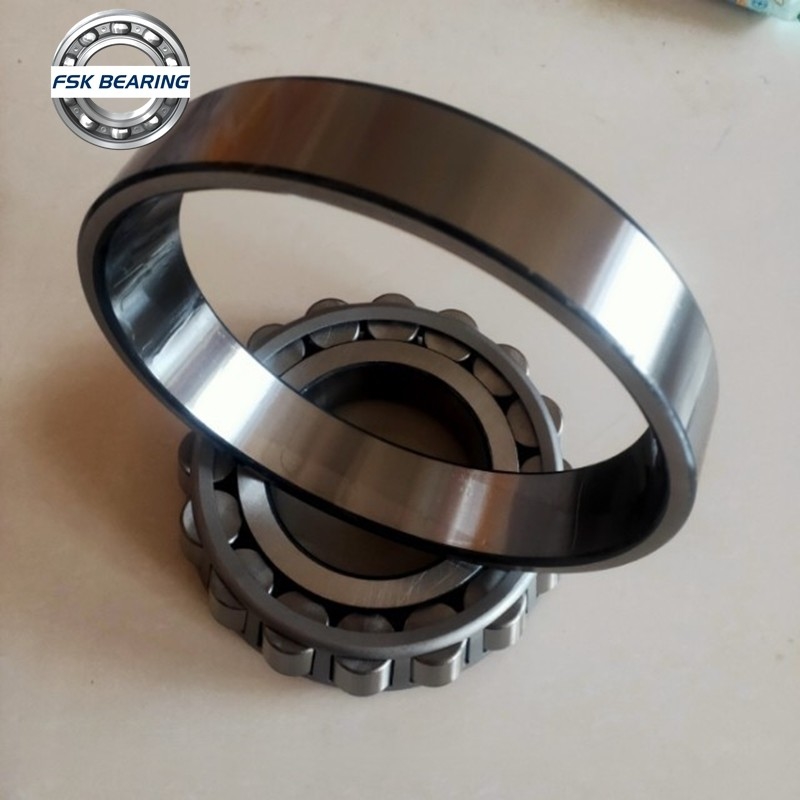

Hochleistungsdesign für Kegelrollenlager in Ritzelanordnungen |
| DB |
Passendes einreihiges Kegelrollenlagerpaar, Rücken an Rücken angeordnet. |
| Eine unmittelbar auf das DB folgende Zahl identifiziert die Ausführung der Zwischenringe |
| DF |
Passendes einreihiges Kegelrollenlagerpaar, Stirn an Stirn angeordnet. |
| Eine unmittelbar auf das DF folgende Zahl identifiziert die Ausführung des Zwischenrings |
| DT |
Passendes einreihiges Kegelrollenlagerpaar, hintereinander angeordnet. Eine unmittelbar auf das DT folgende Zahl identifiziert die Ausführung der Zwischenringe |
| EC |
Optimiertes Innendesign mit mehr und/oder größeren Rollen und mit modifiziertem Rollenende/Flansch-Kontakt |
| G |
Einreihiges Schrägkugellager für universelle Anpassung. Zwei Lager, die Rücken an Rücken oder Stirn an Stirn angeordnet sind, haben ein "normales" axiales Spiel |
| MA |
Bearbeiteter Messingkäfig, Außenring zentriert, für Ölschmierung verwendet |
| ML, MP |
Bearbeiteter einteiliger Fenster-Messingkäfig, Außenring zentriert, für Ölschmierung verwendet |
| MR |
Bearbeiteter einteiliger Fenster-Messingkäfig, Wälzkörper zentriert |
| MR3D |
Bearbeiteter einteiliger Fenster-Messingkäfig, Spezialausführung |
| N |
Sprengringnut im Außenring |
| N1 |
Ein Positionierungsschlitz (Kerbe) in einer Außenring-Seitenfläche |
| N2 |
Zwei Positionierungsschlitze (Kerben) 180.auseinander in einer Außenring-Seitenfläche |
| N3 |
Sprengringnut im Außenring, ein Positionierungsschlitz (Kerbe) in einer Außenring-Seitenfläche |
| P4 |
Maß- und Rundlaufgenauigkeit nach IS0-Toleranzklasse 4 |
| GA |
Einreihiges Schrägkugellager für universelle Anpassung. |
| Zwei Lager, die Rücken an Rücken oder Stirn an Stirn angeordnet sind, haben eine leichte Vorspannung |
| GB |
Einreihiges Schrägkugellager für universelle Anpassung. |
| Zwei Lager, die Rücken an Rücken oder Stirn an Stirn angeordnet sind, haben eine moderate Vorspannung |
| GC |
Einreihiges Schrägkugellager für universelle Anpassung. |
| Zwei Lager, die Rücken an Rücken oder Stirn an Stirn angeordnet sind, haben eine hohe Vorspannung |
| P5 |
Maß- und Rundlaufgenauigkeit nach IS0-Toleranzklasse 5 |
| P54 |
P5 + C4 |
| P6 |
Maß- und Rundlaufgenauigkeit nach IS0-Toleranzklasse 6 |
| P63 |
P6 + C3 |
| P64 |
P6 + C4 |
| P65H |
P6+C5H |
| Q |
Optimierte Kontaktgeometrie und Oberflächengüte |
| RS1 |
Stahlblechverstärkte Kontaktdichtung aus Acrylnitril-Butadien-Kautschuk (NBR) auf einer Seite des Lagers |
| 2RS1 |
RS1-Kontaktdichtung auf beiden Seiten des Lagers |
| HA |
Einsatzgehärtetes Lager oder Lagerkomponenten. Zur genaueren Identifizierung folgt auf HA eine der folgenden Ziffern |
| 0: Komplettes Lager |
| 1: Außen- und Innenringe |
| 2: Außenring |
| 3: Innenring |
| 4: Außenring, Innenring und Wälzkörper |
| 5: Wälzkörper |
| 6: Außenring und Wälzkörper |
| 7: Innenring und Wälzkörper |
| HB |
Bainitgehärtetes Lager oder Lagerkomponente. Zur genaueren Identifizierung folgt auf HB eine der unter HA erläuterten Ziffern |
| HC |
Lager oder Lagerkomponenten aus Keramik. Zur genaueren Identifizierung folgt auf HC eine der unter HA erläuterten Ziffern |
| Beispiel: HC5 Wälzkörper aus Siliziumnitrid |
| J, J1, J2 |
Gepresster Fensterkäfig aus Stahl |
| M |
Bearbeiteter Messingkäfig, Wälzkörper zentriert |
| RSH |
Stahlblechverstärkte Kontaktdichtung aus Acrylnitril-Butadien-Kautschuk (NBR) auf einer Seite des Lagers |
| 2RSH |
RSH-Kontaktdichtung auf beiden Seiten des Lagers |
| RSL |
Stahlblechverstärkte reibungsarme Kontaktdichtung aus Acrylnitril-Butadien-Kautschuk (NBR) auf einer Seite des Lagers |
| 2RSL |
RSL-Reibungsarme Kontaktdichtung auf beiden Seiten des Lagers |
| RZ |
Stahlblechverstärkte reibungsarme Dichtung aus Acrylnitril-Butadien-Kautschuk (NBR) |
| 2RZ |
RZ-Reibungsarme Dichtung auf beiden Seiten des Lagers |
| S0 |
Lagerringe oder -scheiben, die bis +150 dimensionell stabilisiert sind℃ |
| T |
T, gefolgt von einer Ziffer, identifiziert die Gesamtbreite von einreihigen Kegelrollenlagerpaaren, die Rücken an Rücken oder hintereinander angeordnet sind |
| TNH |
Spritzgegossener Käfig aus glasfaserverstärktem Polyetheretherketon (PEEK), Wälzkörper zentriert |
| TN9 |
Spritzgegossener Käfig aus glasfaserverstärktem Polyamid 66, Wälzkörper zentriert |
| V... |
V in Kombination mit einem zweiten Buchstaben identifiziert eine Variantengruppe und gefolgt von einer drei- oder vierstelligen Zahl bezeichnet Varianten, die nicht durch "Standard” -Bezeichnungen abgedeckt sind. |
| VA: Anwendungsorientierte Varianten |
| VB: Abweichungen der Grenzmaße |
| VE: Externe oder interne Abweichungen |
| VL: Beschichtungen |
| VQ: Qualität und Toleranzen, die von der Norm abweichen |
| VS: Spiel und Vorspannung |
| VT: Schmierung |
| VU: Verschiedene Anwendungen |
| Z |
Abschirmung aus gepresstem Stahlblech auf einer Seite des Lagers |
| 2Z |
Z-Abschirmung auf beiden Seiten des Lagers |
